Metro số 1 Hà Nội kết nối với những tuyến nào của mạng lưới?

Câu trả lời ngắn gọn, đúng với những gì đọc được từ 59 khung ảnh vệ tinh: hành lang tuyến metro số 1 chạm tới bốn loại đầu mối vận tải. Đó là mười một ga đường sắt quốc gia thuộc bốn tuyến khác nhau, một cảng hàng không quốc tế, hai bến xe khách liên tỉnh, và một chuỗi bến đò cùng cảng sông dọc sông Hồng. Với mạng đường sắt đô thị đang vận hành của Hà Nội, điểm chạm chắc chắn duy nhất nhìn thấy được trên ảnh là ga Hà Nội.

Bài này giữ một kỷ luật xuyên suốt: chỉ nói có điểm chạm ở nơi ảnh cho thấy có, và nói thẳng khi một đoạn không có điểm chạm nào. Cần nhắc lại rằng hồ sơ nguồn chỉ chứa tim tuyến. Không có danh sách ga của tuyến này, không có vị trí ga, không có phân định ngầm hay trên cao, không có depot. Mọi nhãn có chữ “Ga” mà bạn gặp trong bài đều là ga của hạ tầng đã tồn tại, thuộc về tuyến khác, và sẽ được ghi rõ là của tuyến nào mỗi lần nhắc tới.

Thế nào là một điểm chạm đọc được từ ảnh vệ tinh

Trước khi liệt kê, cần định nghĩa để tránh phóng đại. Trên nền ảnh, một điểm chạm chỉ được ghi nhận khi vạch hồng của hành lang đi qua hoặc đi sát nhãn của một đầu mối, ở khoảng cách mà một hành khách có thể đi bộ hoặc chuyển tiếp trong vài phút. Nếu nhãn đầu mối nằm ở góc khung hình, cách hành lang vài kilômét, thì đó là quan hệ lân cận, không phải điểm chạm.

Sự phân biệt này quan trọng vì bộ ảnh có nhiều khung chụp ở mức phóng đại rộng, thước tỷ lệ 500 mét, và trong những khung ấy có thể thấy đồng thời cả những hạ tầng nằm cách hành lang bốn tới sáu kilômét. Nhìn nhanh dễ tưởng chúng liên quan tới nhau. Đo bằng thước tỷ lệ in ở góc dưới bên phải từng khung thì rõ ngay là không.

Ga Hà Nội: điểm chạm chắc chắn với mạng đường sắt đô thị

Trong toàn bộ 207,4 km, chỉ có một vị trí mà hành lang tuyến này đi trùng chỗ với nhà ga của một tuyến đường sắt đô thị đang khai thác. Đó là ga Hà Nội trên trục Lê Duẩn.

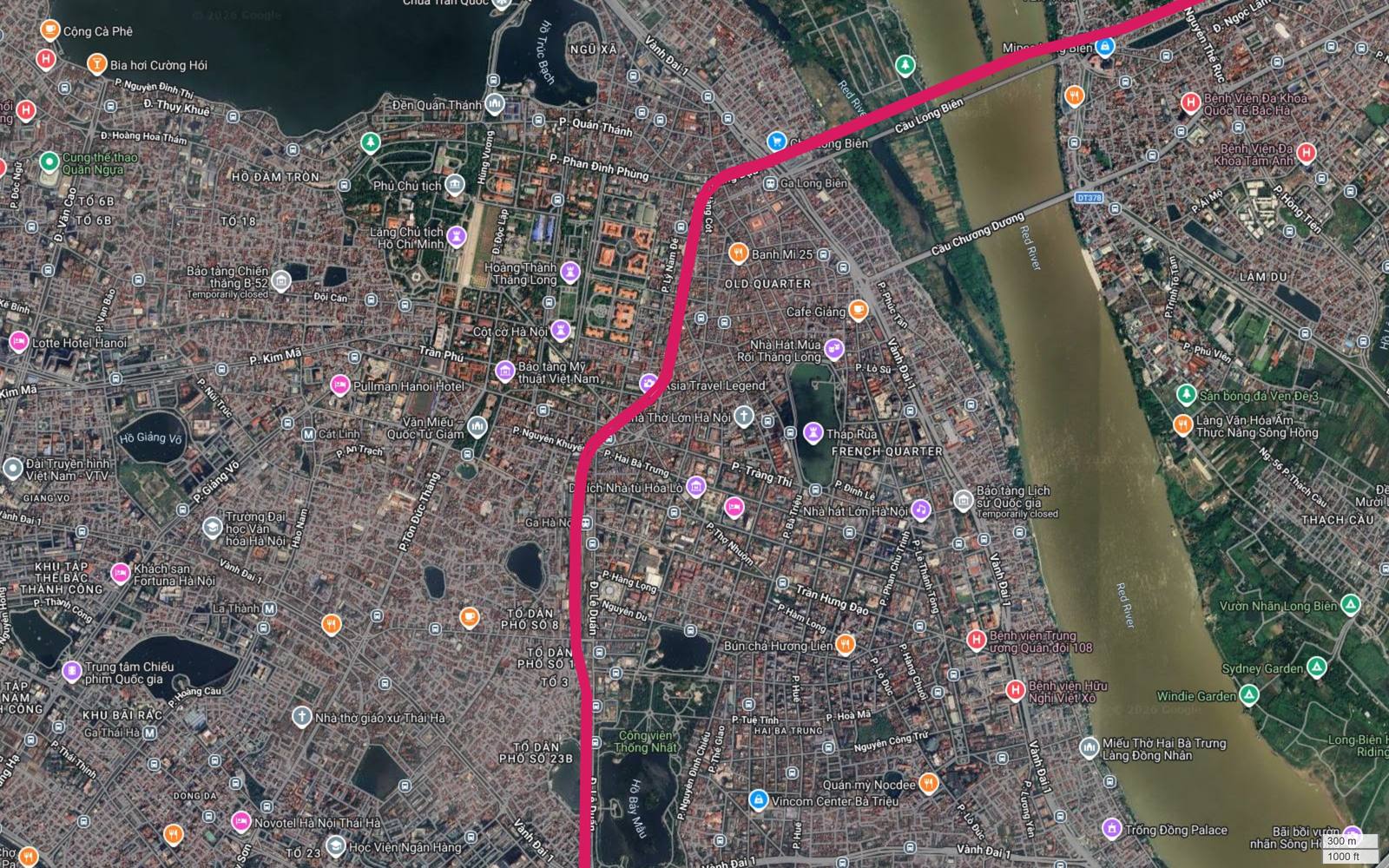

Trên ảnh 57, sau khi qua cầu Long Biên và đổ vào ga Long Biên, vạch hồng bẻ xuống nam, luồn giữa Hoàng thành Thăng Long và Nhà thờ Lớn, cắt Trần Hưng Đạo rồi nhập trục Lê Duẩn đúng tại nhãn ga Hà Nội. Đây là ga đầu mối của đường sắt quốc gia, đồng thời là điểm cuối đoạn ngầm của tuyến số 3 Nhổn – ga Hà Nội, một tuyến đã đưa đoạn trên cao vào vận hành. Ba lớp hạ tầng tụ về một điểm trong bán kính rất ngắn.

Cần nhấn mạnh phạm vi của khẳng định này. Ảnh cho thấy hành lang đi qua đúng vị trí ga Hà Nội. Ảnh không cho biết tuyến này sẽ có nhà ga ở đó, cũng không cho biết hình thức đấu nối nào sẽ được chọn. Việc một hành lang đi qua một đầu mối là điều kiện cần để có trung chuyển, chưa phải điều kiện đủ. Đánh giá về khả năng bố trí ga trung chuyển tại đây là phân tích nghiệp vụ của người viết.

Những nhãn ga ở nửa tây khung hình, và vì sao chúng không phải điểm chạm

Ở các khung chụp rộng của lõi Hà Nội, người xem gặp một loạt nhãn ga có biểu tượng đường sắt đô thị. Chúng nằm gần như toàn bộ ở nửa tây khung hình, và việc đọc đúng vị trí của chúng là điều kiện để không đưa ra kết luận sai.

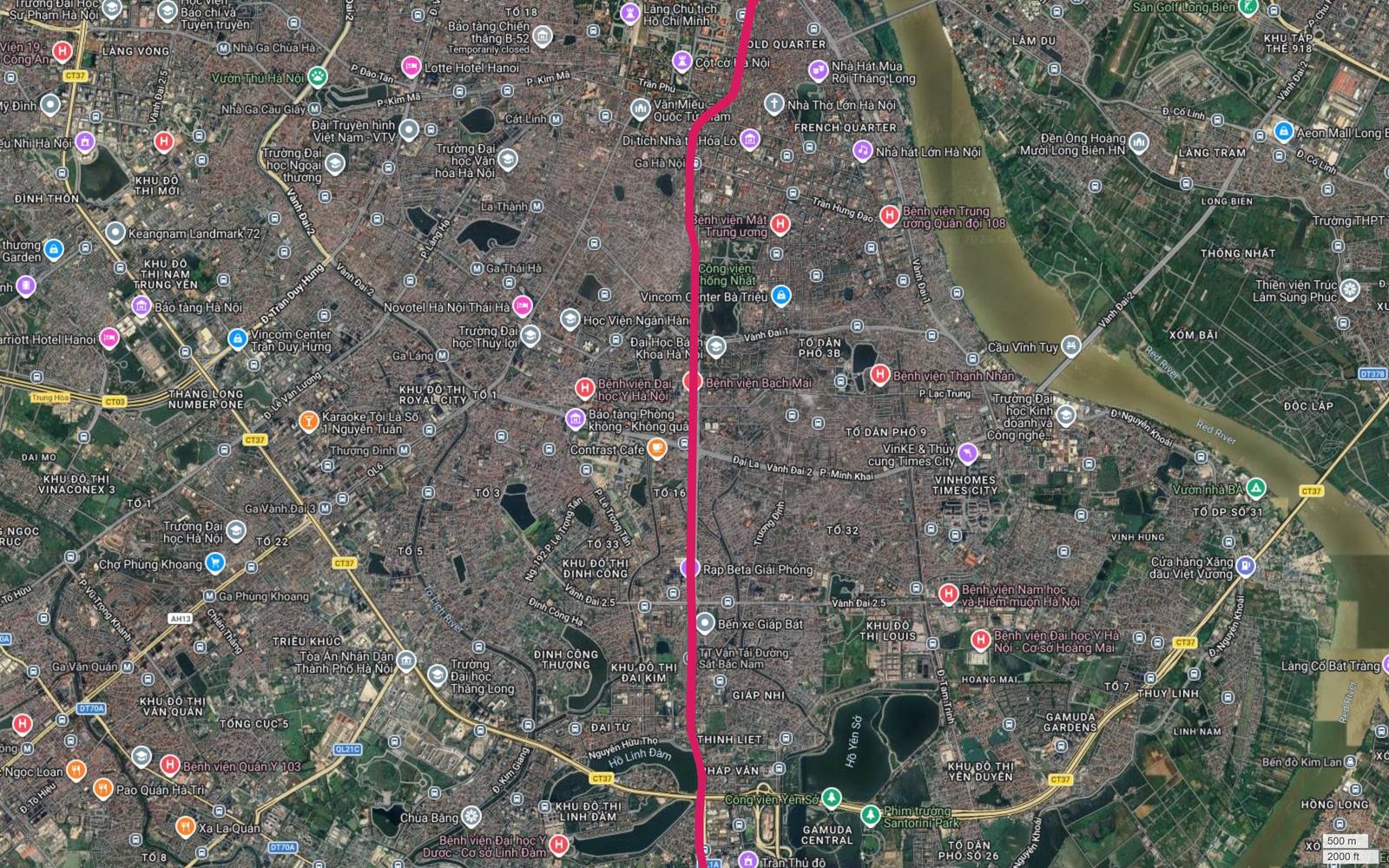

Trên ảnh 56, đọc được các nhãn nhà ga Cầu Giấy, nhà ga Chùa Hà, ga Láng, ga Thái Hà và ga Hà Nội. Chuỗi này thuộc về những tuyến đường sắt đô thị khác của Hà Nội. Trừ ga Hà Nội nằm đúng trên hành lang, toàn bộ các nhãn còn lại nằm ở phía tây, cách vạch hồng vài kilômét theo thước tỷ lệ của khung. Chúng thuộc về một hành lang khác chạy theo hướng đông tây, cắt qua trục bắc nam mà tuyến này đi.

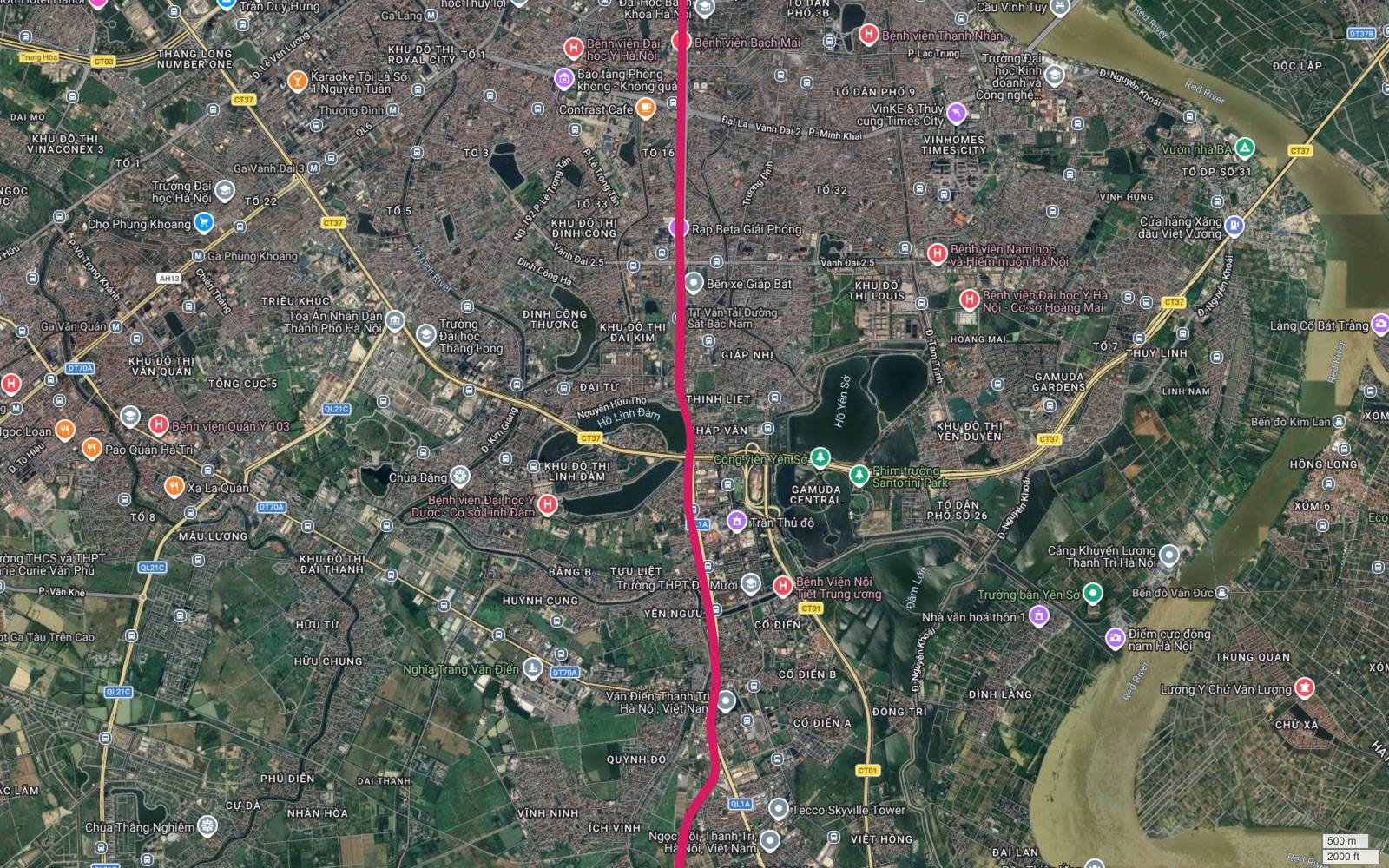

Tương tự ở ảnh 55, các nhãn ga Vành Đai 3, ga Phùng Khoang và ga Văn Quán thuộc một tuyến đường sắt đô thị đang khai thác chạy theo hướng tây nam. Khoảng cách từ chúng tới vạch hồng đủ lớn để không tạo được giá trị chuyển tiếp trực tiếp. Nếu sau này có nhu cầu nối hai hành lang, việc đó phải được giải quyết bằng một công trình riêng, không phải bằng vị trí sẵn có.

Kết luận trung thực cho phần này: xét trên bộ ảnh, hành lang tuyến số 1 giao cắt hình học với hướng đi của các tuyến đường sắt đô thị khác, nhưng chỉ có duy nhất một vị trí mà nó đi trùng chỗ với một nhà ga đang tồn tại. Mọi điểm nối khác chưa được thể hiện trong dữ liệu, nên bài này không khẳng định chúng có.

Mười một ga đường sắt quốc gia nằm trên hoặc sát hành lang

Quan hệ với mạng đường sắt quốc gia là điểm mạnh rõ rệt nhất của tuyến này, và nó khác hẳn quan hệ với mạng đường sắt đô thị. Trên bộ ảnh đọc được mười một nhãn ga, thuộc bốn tuyến quốc gia khác nhau.

Con số mười một không phải ngẫu nhiên. Nó phản ánh một lựa chọn hướng tuyến rất rõ: ở nhiều đoạn, hành lang được đặt trùng hoặc sát hành lang đường sắt quốc gia đã tồn tại. Đó là cách tiết kiệm quỹ đất triệt để nhất mà một tuyến đường sắt đô thị có thể làm, đồng thời tạo ra chuỗi điểm trung chuyển sẵn có mà không cần đầu tư thêm vị trí mới.

Hương Canh và Phúc Yên: hai điểm chạm với tuyến Hà Nội – Lào Cai

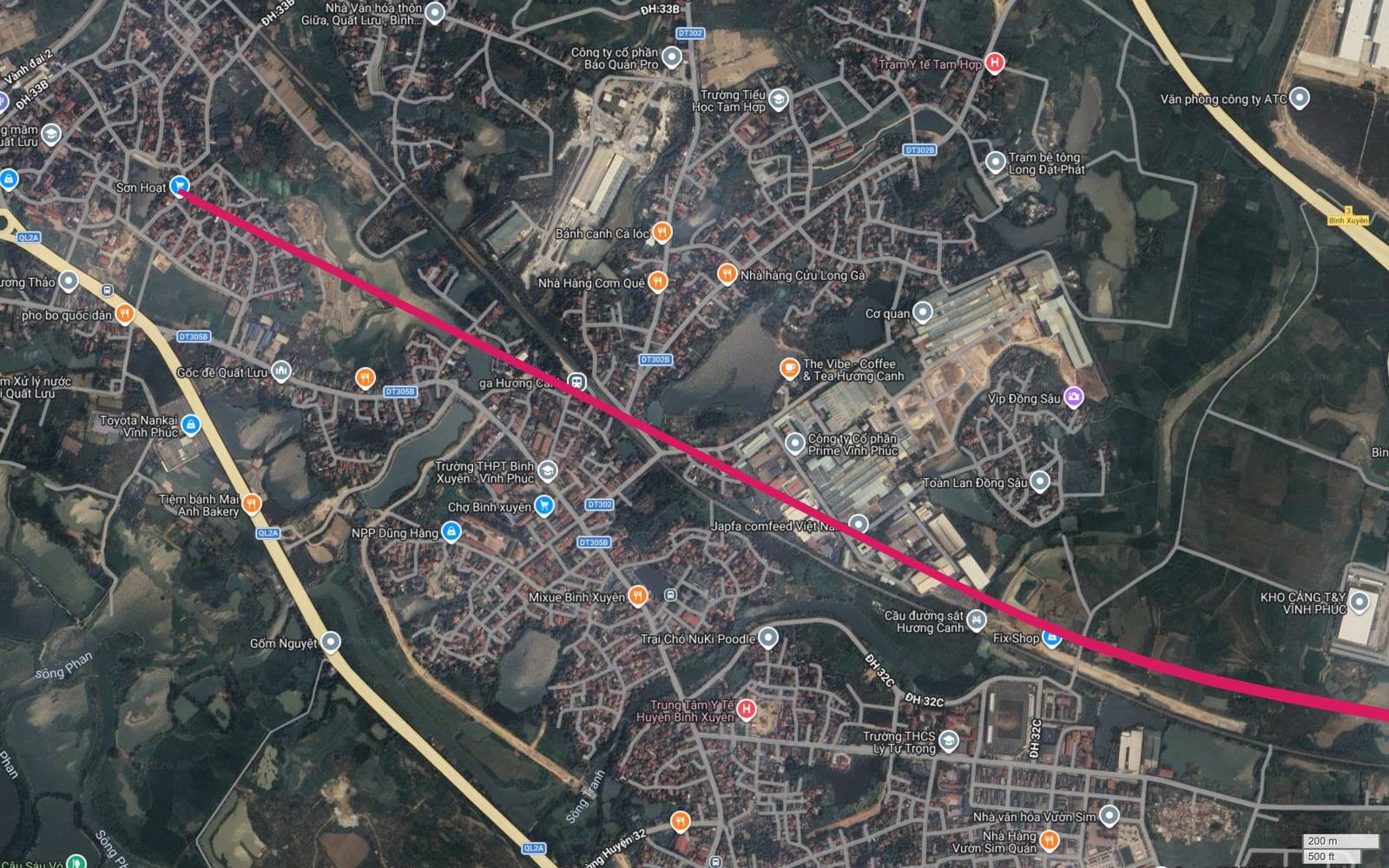

Chi tiết đáng chú ý nhất của khung mở đầu là hành lang đi sát một ga đường sắt quốc gia đang khai thác. Ga Hương Canh nằm trên tuyến Hà Nội – Lào Cai, tuyến nối thủ đô với vùng Tây Bắc và cửa khẩu quốc tế. Một điểm đầu đặt cạnh ga như vậy hàm ý khả năng trung chuyển giữa hành khách đường dài và hành khách đô thị mà không cần xây thêm công trình đầu mối.

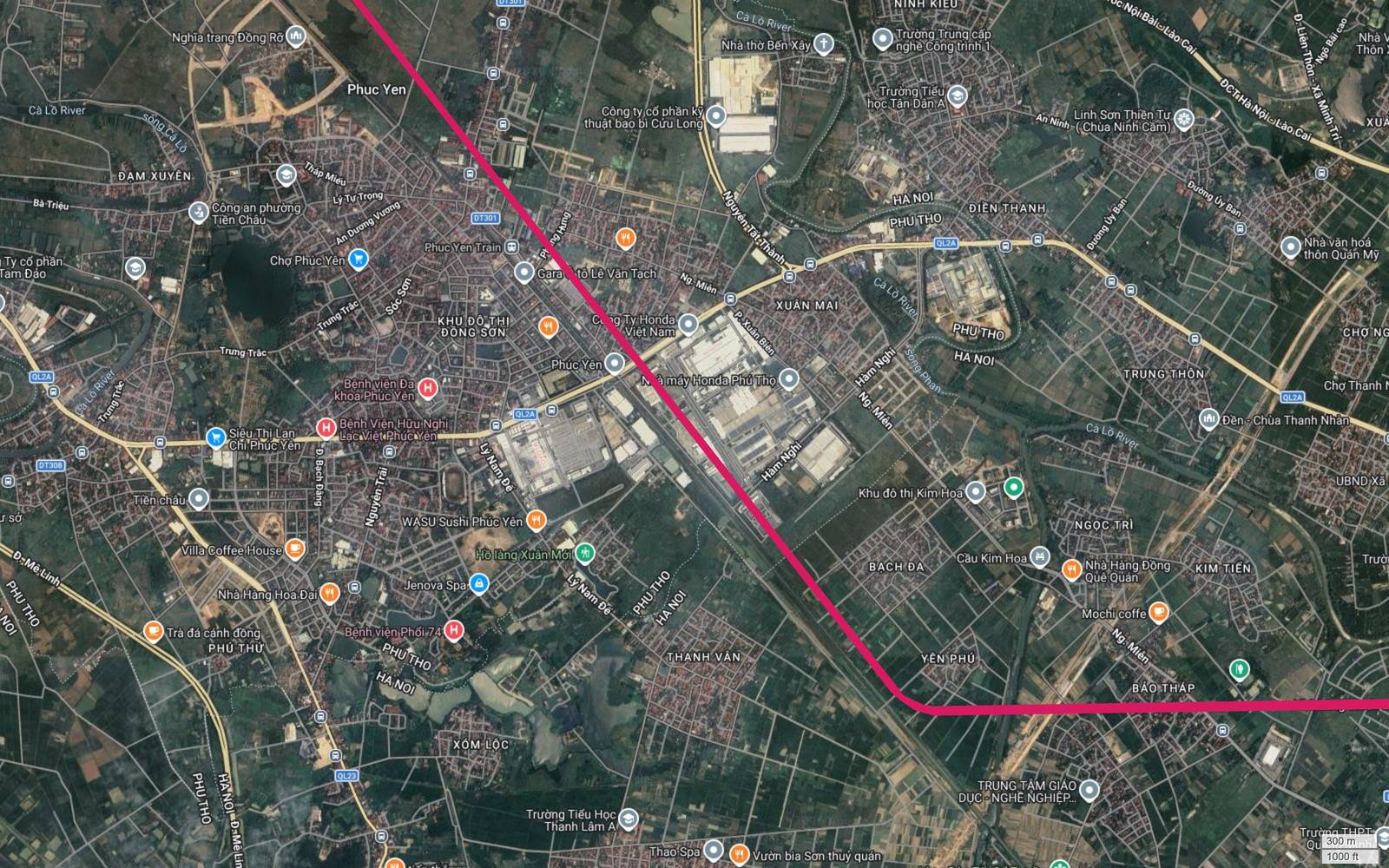

Ga Phúc Yên nằm trong lõi đô thị, hành lang đi ở rìa đông nên quan hệ ở đây là chạm gián tiếp: cần một đoạn đi bộ hoặc phương tiện gom để chuyển tiếp. Với một thành phố có quy mô như Phúc Yên, khoảng cách đó chấp nhận được. Điều đáng nói là trong phạm vi chưa tới hai chục kilômét, tuyến đã có hai lần tiếp cận cùng một tuyến đường sắt quốc gia.

Trung Giã và Đa Phúc: hai điểm chạm với tuyến Hà Nội – Thái Nguyên

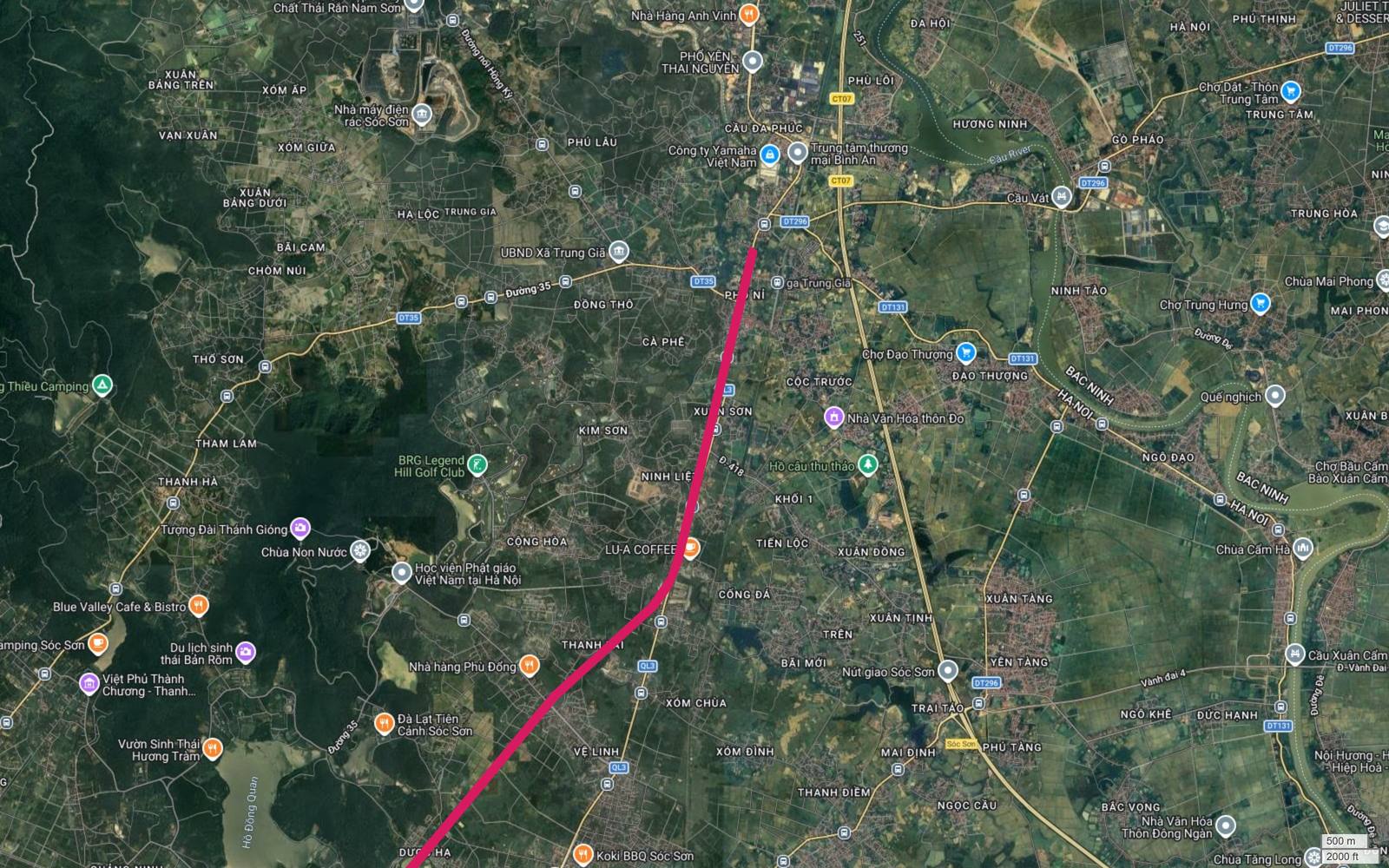

Đầu mút cực bắc của toàn hồ sơ nằm giữa khu Trung Giã, ngay cạnh nhãn ga Trung Giã. Bên kia cầu Đa Phúc bắc qua sông Cầu đã là địa phận Thái Nguyên. Trong cùng khung còn có nút giao Sóc Sơn của Vành đai 4, tức là ở đây hội tụ ba loại hạ tầng: đường sắt quốc gia, cao tốc vành đai vùng và điểm cuối một hành lang đường sắt đô thị. Cấu hình này là mẫu hình cổ điển của một đầu mối trung chuyển vùng. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.

Ga Đa Phúc là điểm chạm thứ hai với cùng tuyến quốc gia đó, và vị trí của nó có giá trị riêng. Quanh ga là một cụm đào tạo dày gồm Trường THPT Đa Phúc, Trường Cao đẳng An ninh Nhân dân 1, Học viện Chính trị Công an Nhân dân và Trường Đại học Điện lực cơ sở 2. Nguồn hành khách sinh viên có đặc điểm khác hẳn hành khách đi làm: tập trung theo học kỳ, di chuyển theo tuần thay vì theo ngày, và phù hợp với dịch vụ đường dài hơn.

Yên Viên và Gia Lâm: cụm đầu mối nặng nhất phía đông

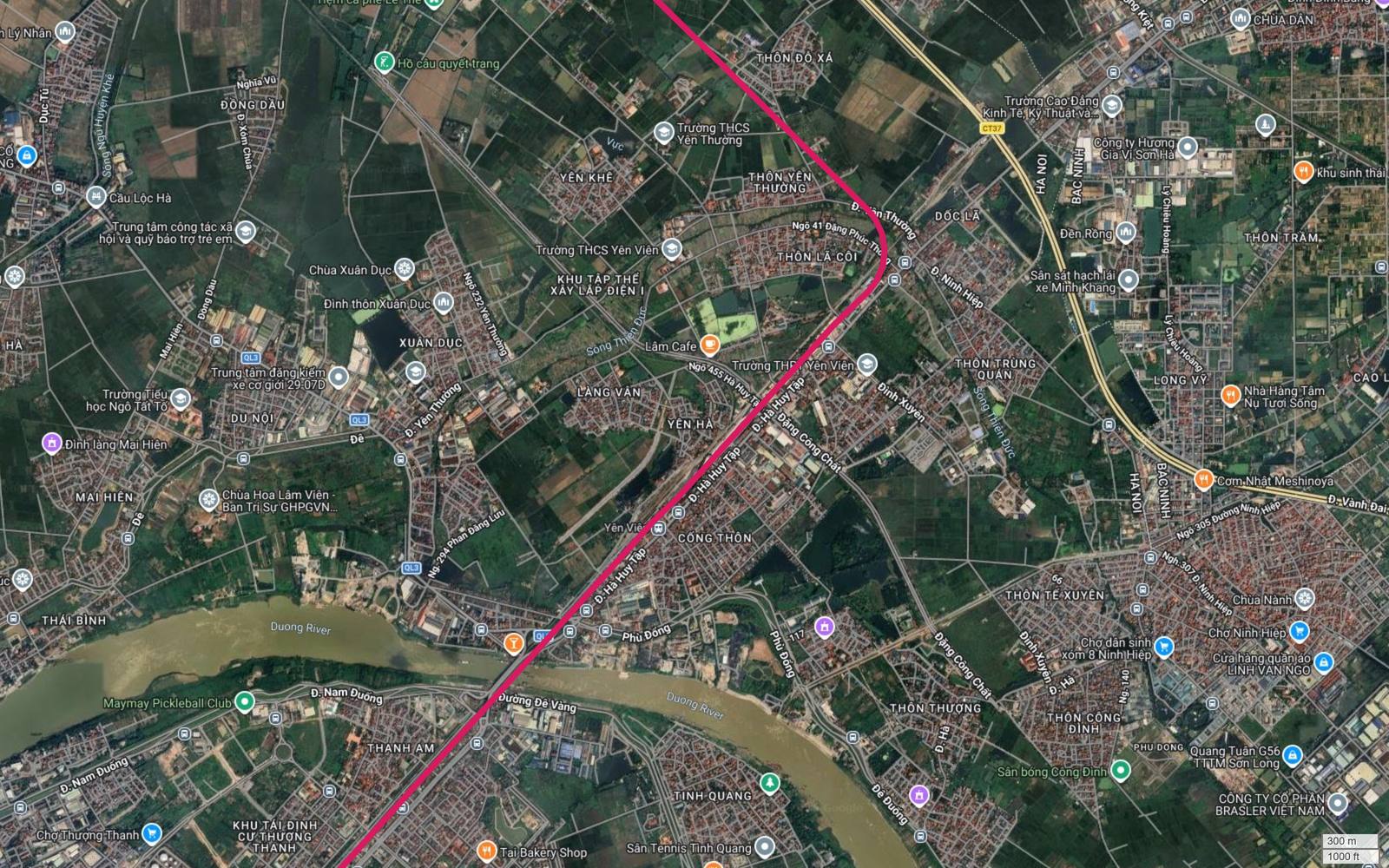

Ga Yên Viên là đầu mối hàng hóa trọng yếu của mạng đường sắt phía bắc, nơi các tuyến phân nhánh. Trên ảnh 24, chùm đường ray tỏa ra nhìn thấy rõ. Hành lang tuyến cắt qua khu vực này đồng thời với việc vượt sông Đuống, và ngay bên cạnh là Ninh Hiệp, chợ vải và nguyên phụ liệu may lớn nhất miền Bắc. Một điểm chạm phục vụ cùng lúc luồng hàng hóa đường sắt và luồng khách thương mại là trường hợp hiếm trên toàn tuyến.

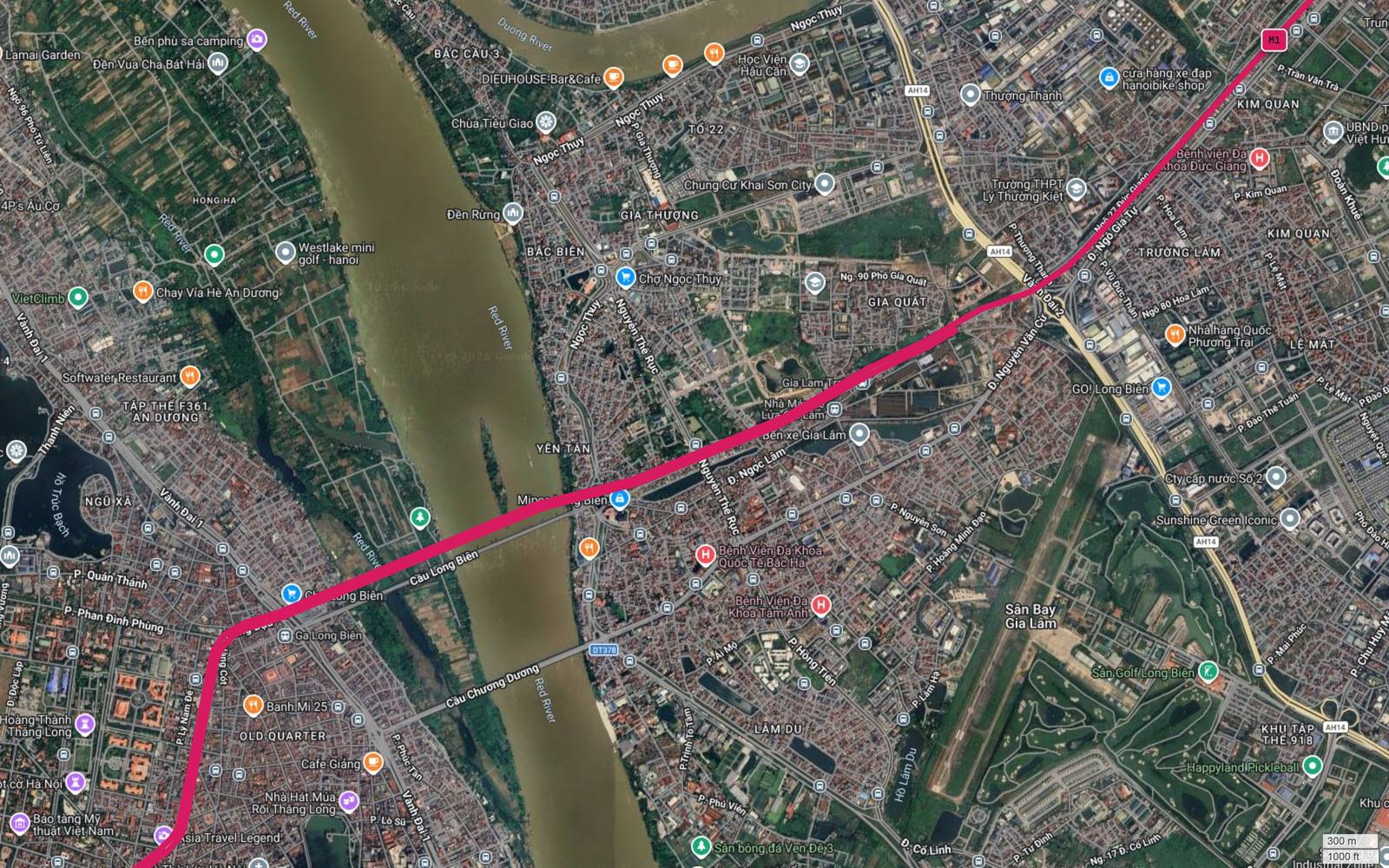

Khung 26 chứa mật độ đầu mối cao nhất trong cả bộ ảnh. Hành lang bám hành lang đường sắt hiện hữu, đi qua Nhà máy xe lửa Gia Lâm, Bến xe Gia Lâm và ga Gia Lâm, rồi vượt sông Hồng tại cầu Long Biên để đổ vào ga Long Biên. Sân bay Gia Lâm nằm cùng khung ở nửa đông. Bốn loại hình vận tải khác nhau tụ trong bán kính chưa tới hai kilômét, và hành lang tuyến chạm vào cả bốn. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

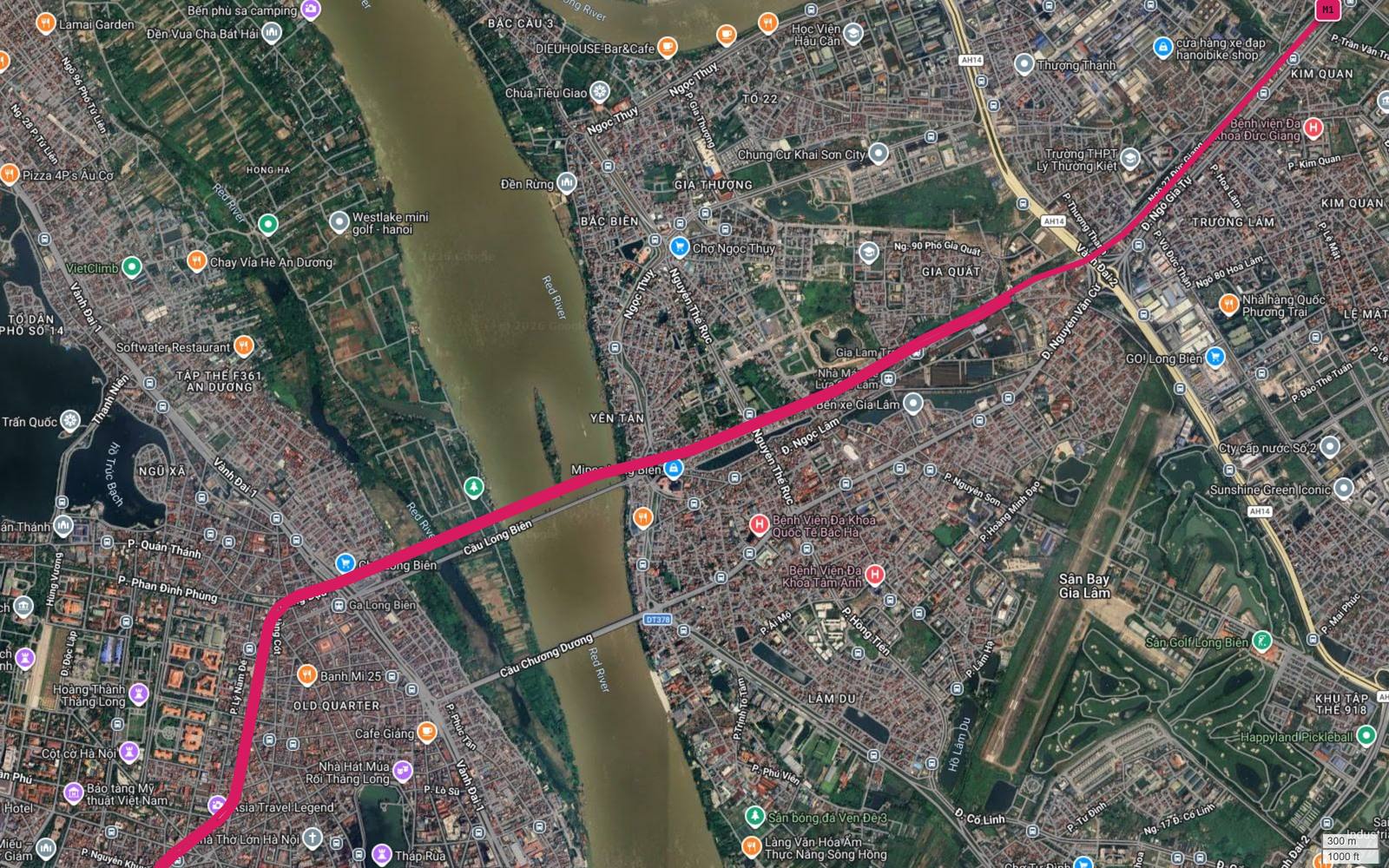

Sân bay Gia Lâm là trường hợp cần nói cho đúng. Nó hiện rõ trên ảnh 26 và ảnh 58 với đường băng thẳng và các nhà chứa máy bay, nằm ngay cạnh hành lang. Đây là một đầu mối hàng không cũ, không phục vụ hàng không dân dụng thương mại quy mô lớn. Giá trị của nó trong bối cảnh mạng lưới nằm ở quỹ đất và ở khả năng chuyển đổi chức năng, chứ không phải ở lưu lượng hành khách hiện tại.

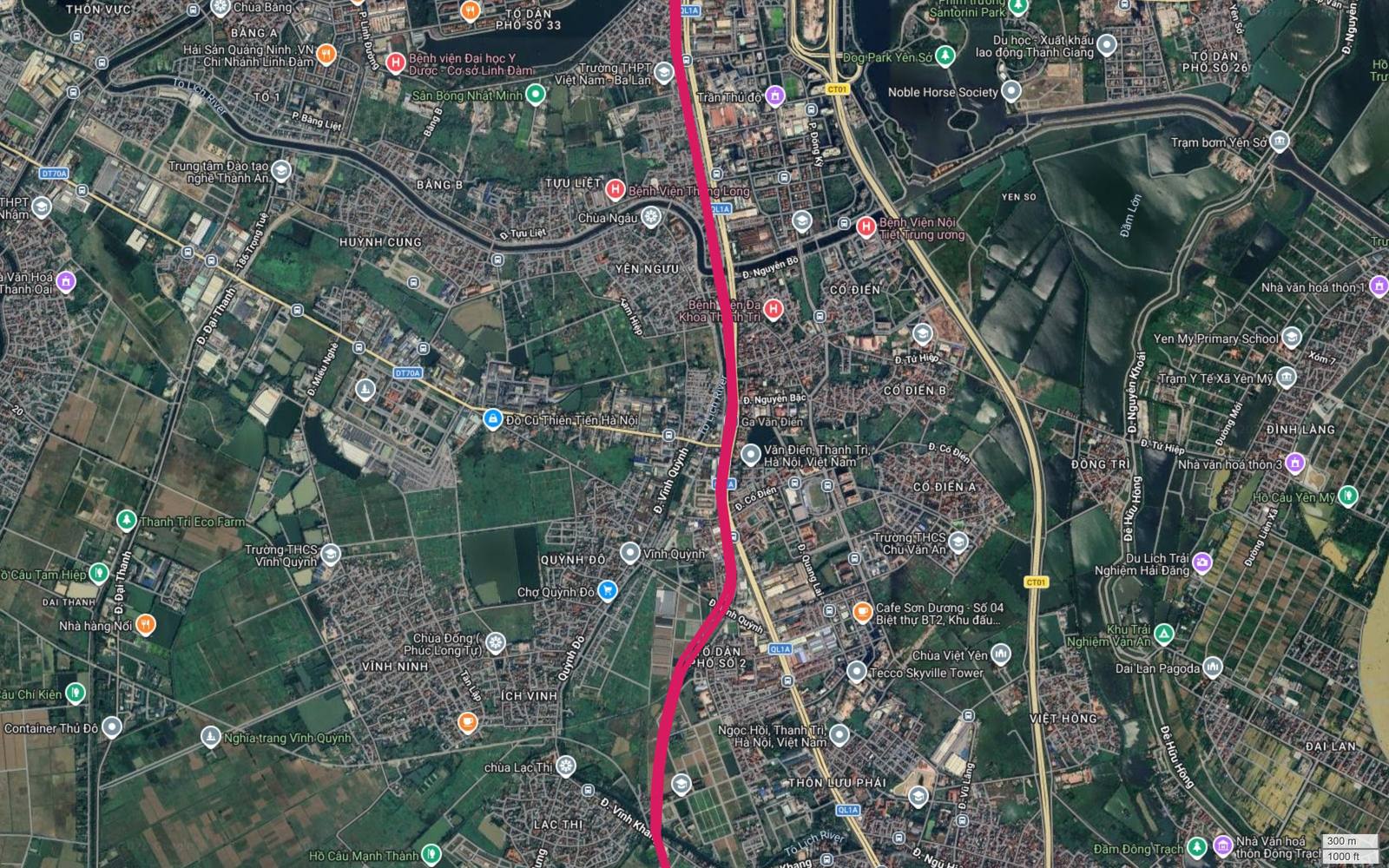

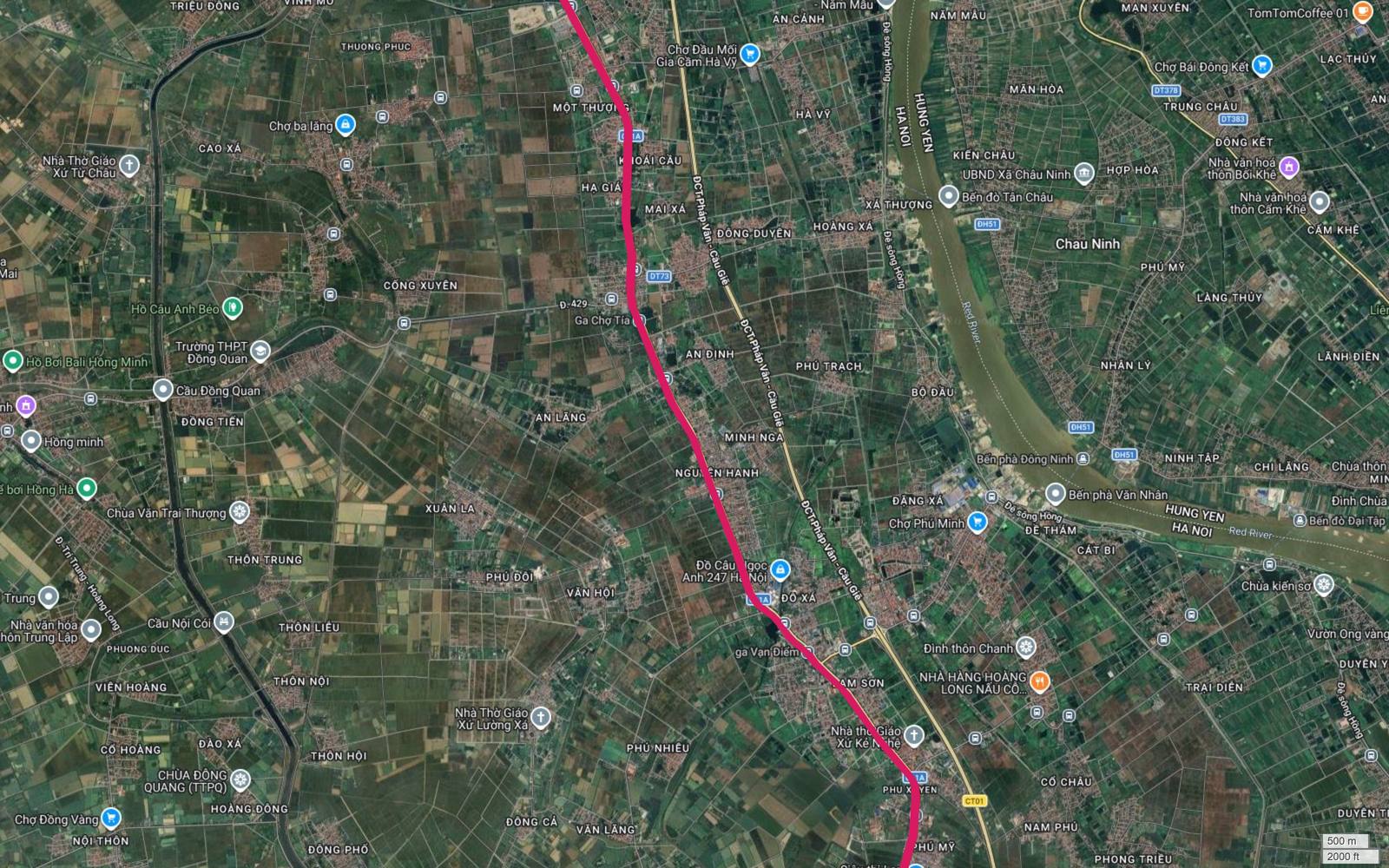

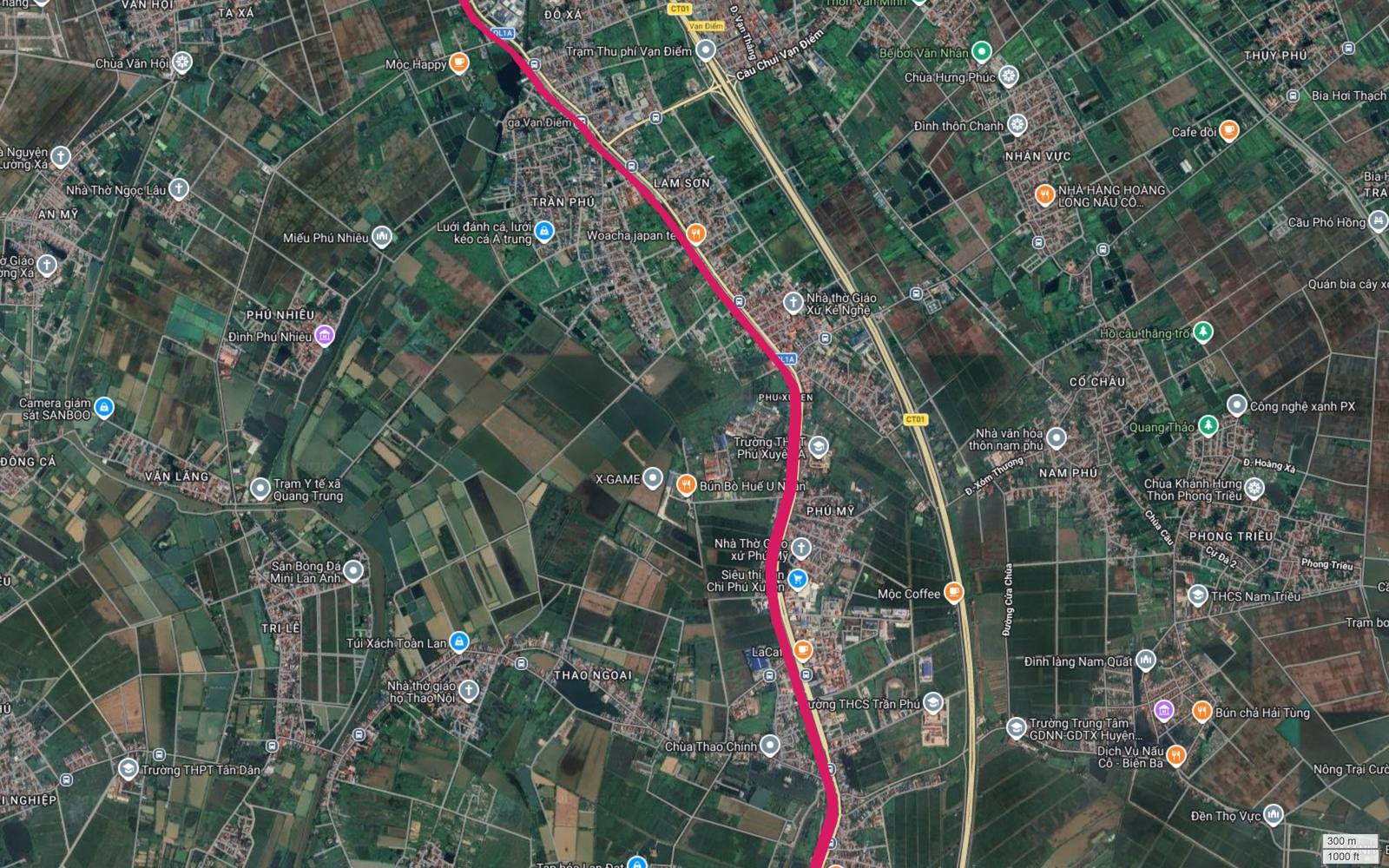

Ga Văn Điển, Chợ Tía và Vạn Điểm: chuỗi ga cũ trên hành lang phía nam

Từ Cầu Giẽ lên tới Văn Điển, hành lang tuyến trùng gần khít với tuyến đường sắt quốc gia Bắc Nam đã tồn tại hơn một thế kỷ, và nó đi qua một chuỗi ga cũ liên tiếp. Ga Văn Điển là ga gần nội đô nhất trong chuỗi này, nằm giữa vùng dân cư đông với Khu đô thị Đại Thanh, Tecco Skyville Tower và Bệnh viện Nội tiết Trung ương xung quanh.

Điểm đáng chú ý về mặt mạng lưới của chuỗi ga cũ này là chúng đã có sẵn quỹ đất, có sẵn đường tiếp cận và có sẵn thói quen sử dụng của dân cư địa phương. Ở nhiều vùng, dải phố hình thành bám đường ray còn chặt hơn bám quốc lộ, dấu tích của thời kỳ ga tàu là trung tâm giao thương. Nếu một tuyến đường sắt đô thị được đưa vào đúng hành lang này, bài toán chính chuyển thành phối hợp khai thác giữa hai loại hình đường sắt trên cùng một tuyến đất.

Cảng hàng không quốc tế Nội Bài: đầu mối duy nhất thuộc loại của nó

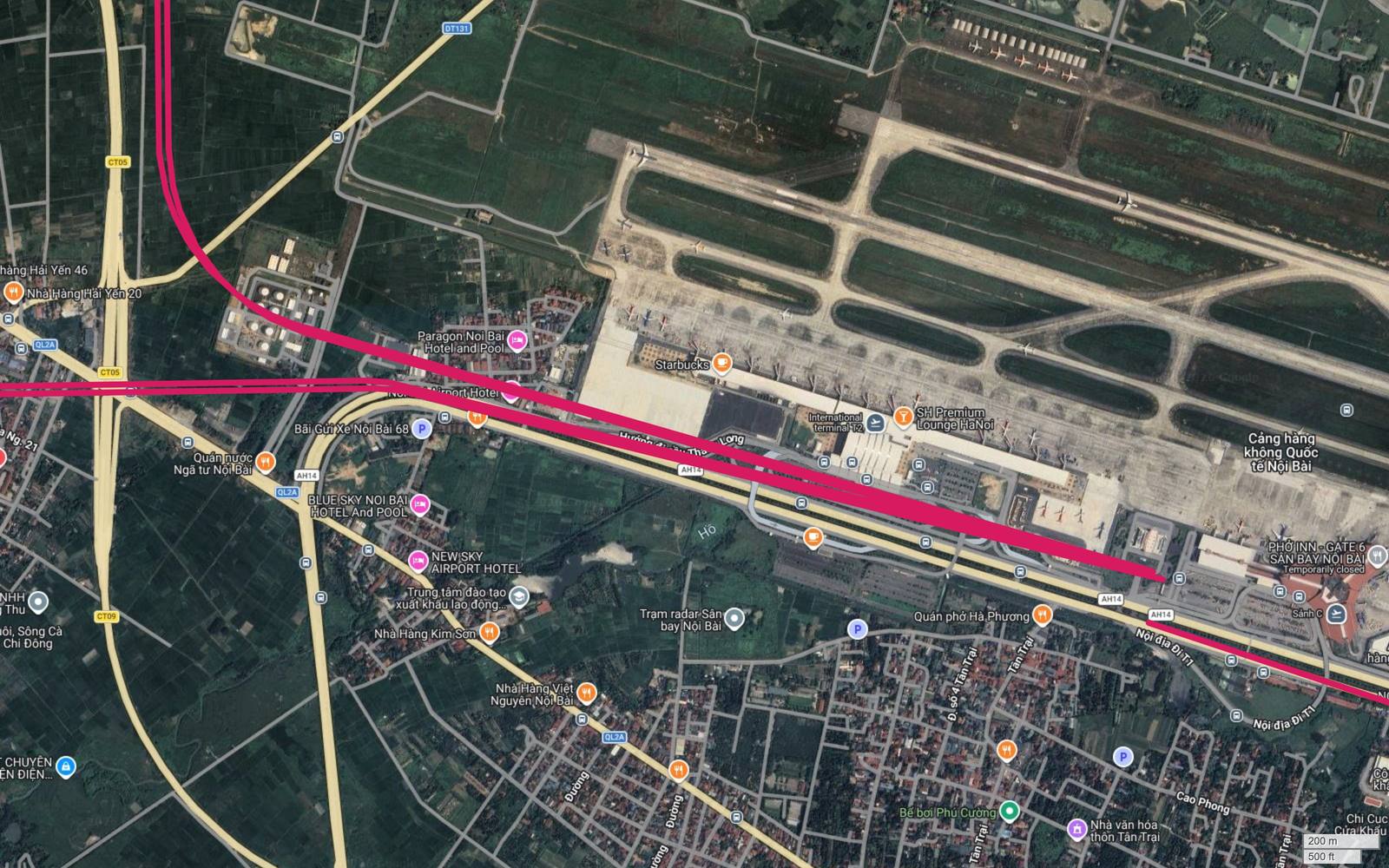

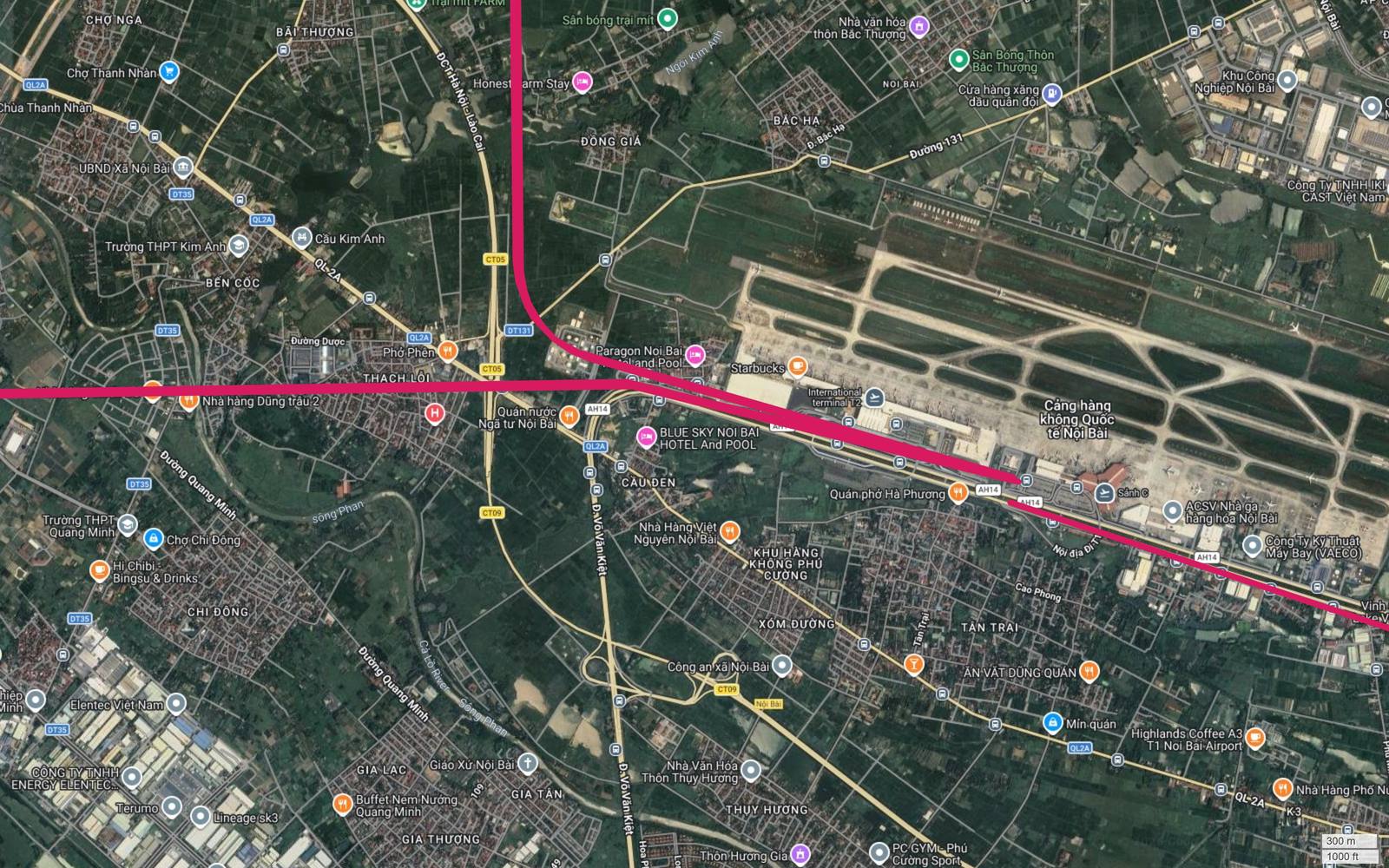

Đây là đầu mối có giá trị vận tải lớn nhất mà tuyến chạm tới, và cách tim tuyến tiếp cận nó nói lên nhiều điều. Trên ảnh 06 và ảnh 59, hai nét hồng song song men theo mép nam khu bay dọc đường Võ Nguyên Giáp mang phù hiệu AH14, rồi kết thúc ngay trước nhãn nhà ga hành khách quốc tế T2 và Sảnh C. Tuyến không dừng ở vành ngoài, cũng không dừng ở bãi đỗ xe.

Theo cách đọc của người viết, cấu hình đó ngụ ý một điểm cuối tích hợp trực tiếp với công trình nhà ga hàng không. Loại nhu cầu mà đường sắt đô thị phục vụ tốt nhất là di chuyển cự ly trung bình, đúng giờ, có hành lý, và đó chính xác là nhu cầu của hành khách hàng không. Cần lặp lại rằng hồ sơ không nói gì về nhà ga, nên đây là phân tích dựa trên hình học, không phải nội dung được công bố.

Trong cùng khu vực còn có nút ngã tư Nội Bài, nơi Quốc lộ 2A gặp hai dải cao tốc CT05 và CT09, và nơi ba hướng của chính tuyến này chụm lại. Xét theo số loại phương thức vận tải cùng có mặt, đây là điểm đa phương thức hoàn chỉnh nhất trên toàn bộ 207,4 km.

Hai bến xe khách liên tỉnh nằm trên hành lang

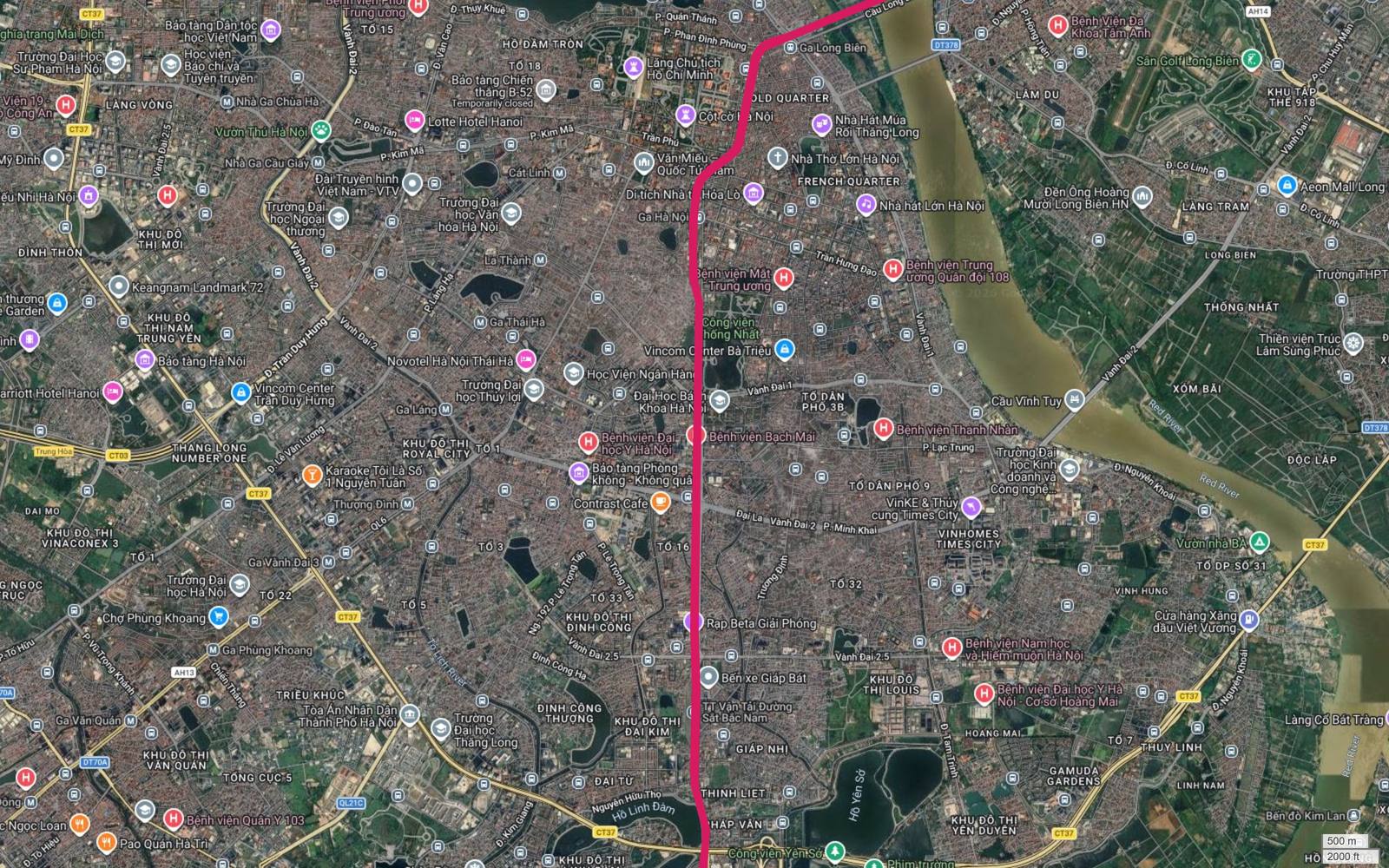

Bến xe Giáp Bát nằm trực tiếp trên hành lang, cạnh nhãn Trung tâm vận tải đường sắt Bắc Nam. Đây là bến xe khách liên tỉnh phục vụ luồng phía nam, và việc một tuyến đường sắt đô thị đi qua đúng vị trí này tạo ra khả năng chuyển tiếp giữa vận tải liên tỉnh bằng đường bộ và vận tải đô thị mà không cần di chuyển trung gian.

Bến xe Gia Lâm là điểm thứ hai, nằm trong cụm đầu mối đã mô tả ở phần trên. Ngoài hai bến này, hành lang còn cắt qua nút Pháp Vân, nơi cao tốc Pháp Vân – Cầu Giẽ giao Vành đai 3 và là nơi mọi luồng xe từ các tỉnh phía nam đổ vào thành phố. Một điểm dừng tại nút này có thể đảm nhận một phần chức năng trung chuyển liên tỉnh mà hiện hai bến xe phía nam đang gánh, theo phân tích của người viết.

Đường thủy: cảng sông và chuỗi bến đò dọc sông Hồng

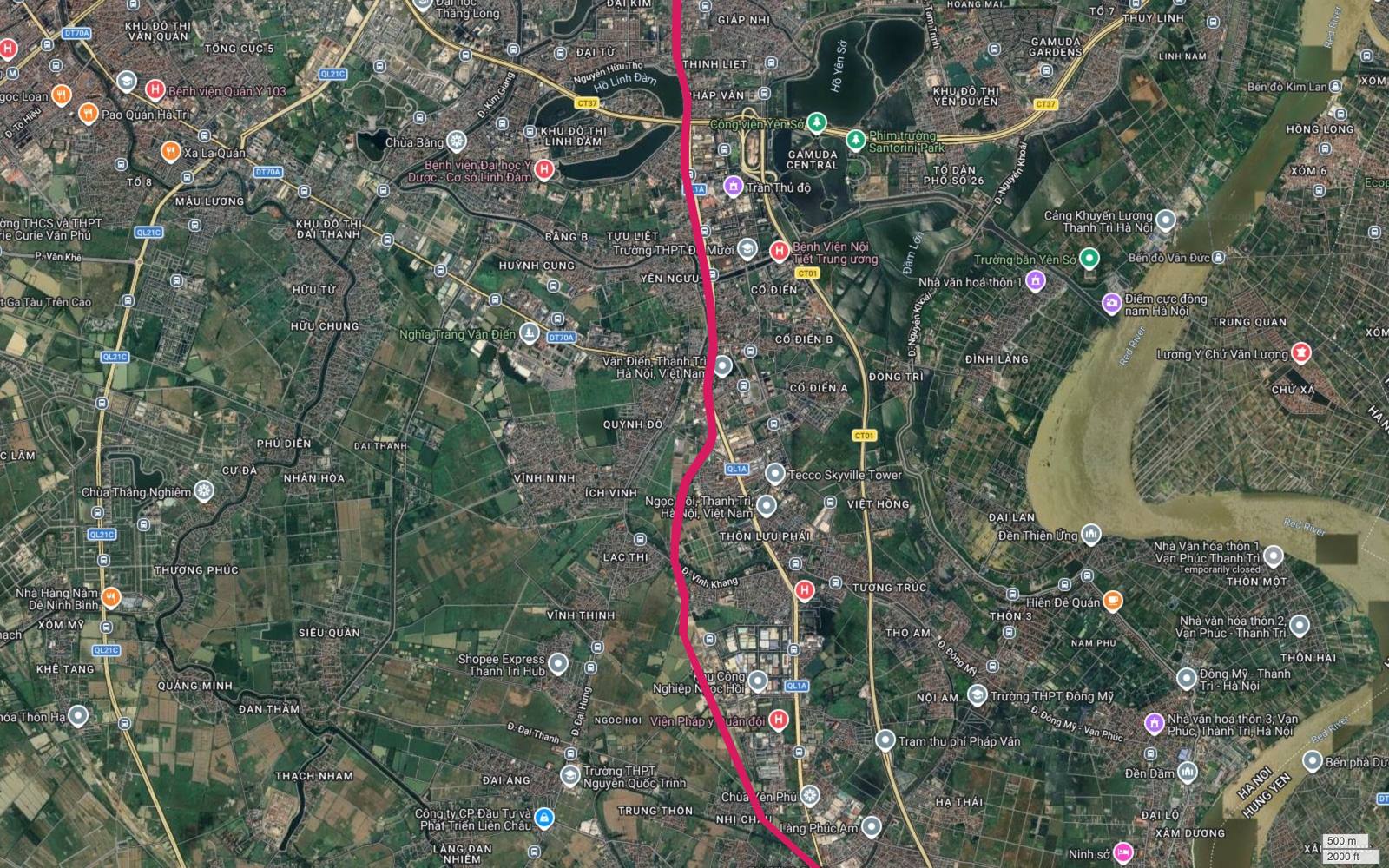

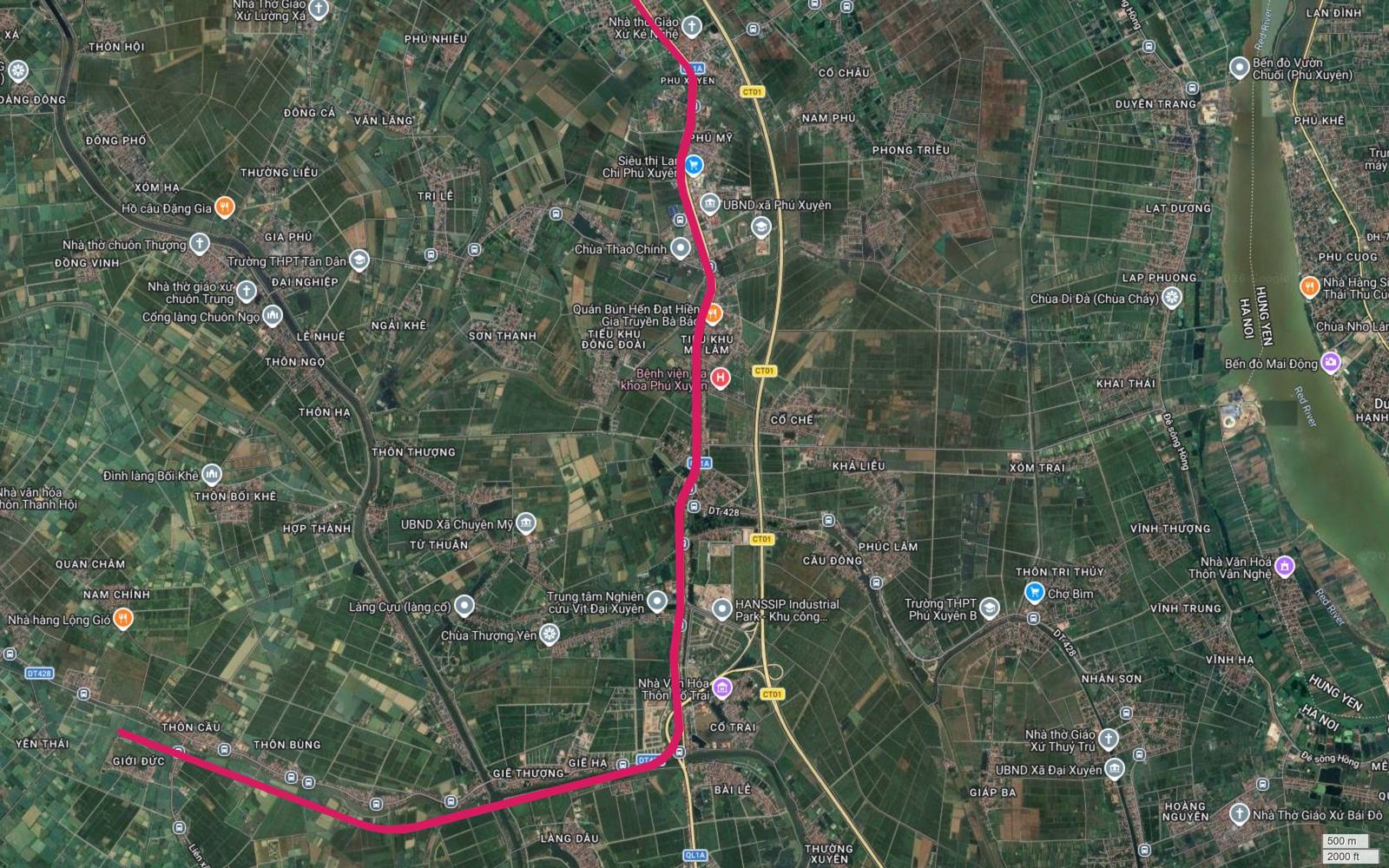

Đường thủy là loại hình có quan hệ yếu nhất với tuyến này, và cần nói rõ như vậy. Trên các khung ảnh phía nam đọc được nhãn Cảng Khuyến Lương Thanh Trì, Công ty Cổ phần Cảng Hồng Vân, cùng một chuỗi bến đò và bến phà dọc sông Hồng: bến đò Tử Dân, bến phà Mễ Sở, bến đò An Cảnh – Năm Mẫu, bến phà Đông Ninh, bến đò Tân Châu, bến đò Vườn Chuối và bến đò Mai Động. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

Toàn bộ các điểm này nằm ở mép đông khung hình, cách hành lang từ hai tới sáu kilômét. Theo tiêu chí đã đặt ở đầu bài, chúng thuộc nhóm quan hệ lân cận, không phải điểm chạm. Chúng có ý nghĩa với vận tải hàng hóa của vùng, nhưng không tạo giá trị trung chuyển hành khách đáng kể cho tuyến. Đây là chỗ mà việc nói thẳng quan trọng hơn việc liệt kê cho dài.

Hai điểm giao nội bộ giữa các nhánh của chính tuyến

Một dạng kết nối nữa thường bị bỏ qua: kết nối của tuyến với chính nó. Vì hồ sơ có 24 đoạn và nhiều nhánh, hành lang cắt chính nó ở ít nhất hai vị trí, và cả hai đều nhìn thấy rõ trên ảnh.

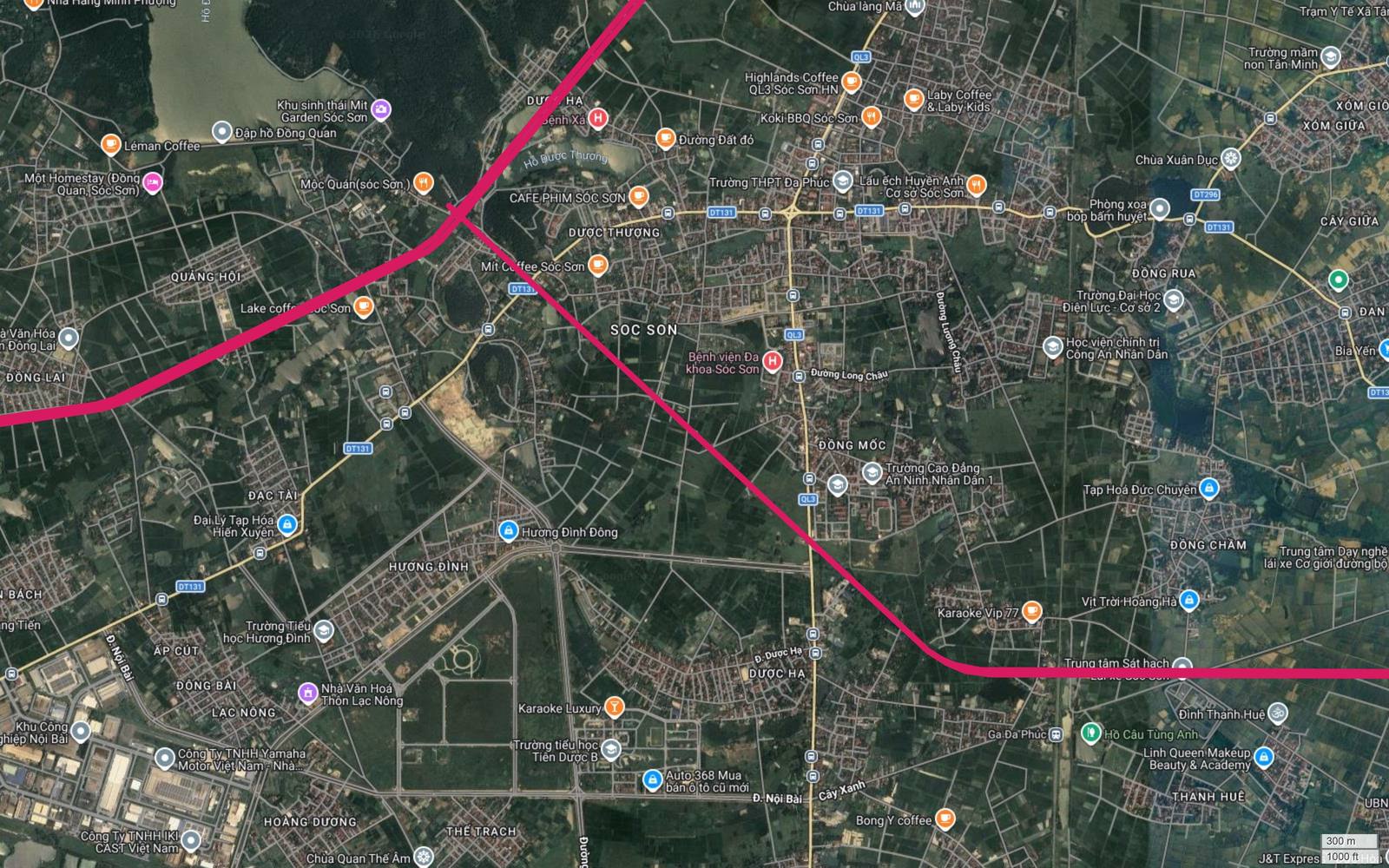

Điểm thứ nhất tại Dược Thượng thuộc Sóc Sơn, nơi cặp nét song song từ hướng tây nam cắt một nét đơn theo phương bắc nam ở góc gần vuông. Điểm thứ hai tại khu vực Yên Phú phía nam Thường Tín, nơi nhánh theo Quốc lộ 1A và nhánh tây nam chụm lại thành hình chữ Y, xem được ở hai mức phóng đại khác nhau trong ảnh 48 và ảnh 51.

Về mặt vận hành, điểm giao nội bộ là nơi năng lực thông qua bị giới hạn và là nơi cần công trình kỹ thuật phức tạp nhất. Về mặt mạng lưới, chúng lại là nơi số cặp điểm đi và đến có thể phục vụ tăng vọt, bởi hành khách chuyển hướng mà không phải đi vòng qua trung tâm. Đoạn ngang ở Minh Đức – Cầu Giẽ cũng có vai trò tương tự: nó nối hai nhánh nam với nhau, biến cấu trúc từ dạng cây thành dạng có vòng.

Những đoạn không có điểm chạm nào

Phần này tồn tại để bài viết trung thực. Không phải đoạn nào của tuyến cũng chạm vào mạng lưới, và việc im lặng về những đoạn đó sẽ tạo ấn tượng sai.

• Toàn bộ nhánh tây nam từ điểm tách ở Thường Tín qua Thanh Oai, Ứng Hòa tới Tế Tiêu, tương ứng các khung 33 đến 40, không có nhãn ga đường sắt, bến xe liên tỉnh hay cảng nào. Đây là nhánh dài nhưng hoàn toàn biệt lập với các mạng vận tải khác.
• Đoạn Đông Anh từ Nguyên Khê qua Vân Hà tới Dục Tú, các khung 20 đến 23, không có điểm chạm nào ngoài các nút giao đường bộ với Vành đai 4.
• Đoạn ngang Minh Đức – Cầu Giẽ ở khung 41 chỉ chạm vào mạng đường bộ, không chạm đầu mối vận tải nào khác.
• Đoạn bán sơn địa Sóc Sơn từ Hiền Ninh tới Phù Linh, các khung 09, 10 và 12, không có nhãn đầu mối nào.

Cộng lại, các đoạn không có điểm chạm chiếm một tỷ lệ đáng kể trong tổng chiều dài. Với một hành lang dài như vậy, điều đó là bình thường, nhưng nó cần được tính vào khi đánh giá giá trị trung chuyển của tuyến: giá trị ấy tập trung ở một số cụm, không trải đều.

Xếp hạng giá trị trung chuyển theo mức độ chắc chắn

Câu hỏi thường gặp

Metro số 1 Hà Nội chạm vào tuyến đường sắt đô thị nào đang vận hành?

Trên bộ ảnh, điểm duy nhất mà hành lang tuyến này đi trùng vị trí với một nhà ga của tuyến đường sắt đô thị khác đang khai thác là ga Hà Nội. Các nhãn ga khác nhìn thấy trên ảnh đều nằm ở nửa tây khung hình, cách hành lang vài kilômét, nên không thể coi là điểm chạm.

Tuyến metro số 1 đi qua bao nhiêu ga đường sắt quốc gia?

Đọc được mười một nhãn ga đường sắt quốc gia nằm trên hoặc sát hành lang: Hương Canh, Phúc Yên, Trung Giã, Đa Phúc, Yên Viên, Gia Lâm, Long Biên, Hà Nội, Văn Điển, Chợ Tía và Vạn Điểm. Chúng thuộc bốn tuyến khác nhau của mạng đường sắt quốc gia.

Metro số 1 có nối tới sân bay Nội Bài không?

Trên ảnh, tim tuyến kết thúc ngay trước mặt tiền nhà ga hành khách quốc tế T2 và Sảnh C của Cảng hàng không quốc tế Nội Bài, chứ không dừng ở vành ngoài khu bay. Đây là đầu mối vận tải lớn nhất mà tuyến chạm tới.

Tuyến metro số 1 đi qua những bến xe khách nào?

Hai bến xe khách liên tỉnh nằm ngay trên hành lang là Bến xe Gia Lâm ở bờ đông sông Hồng và Bến xe Giáp Bát trên trục Giải Phóng. Ngoài ra tuyến chạy qua nút Pháp Vân, nơi các luồng xe khách từ phía nam đổ vào thành phố.

Vì sao ga Hà Nội quan trọng nhất trong toàn bộ mạng lưới của tuyến này?

Vì đó là nơi ba loại hình gặp nhau trong một bán kính rất ngắn: ga đầu mối của đường sắt quốc gia, điểm cuối đoạn ngầm của một tuyến đường sắt đô thị đang khai thác, và hành lang của tuyến này. Không vị trí nào khác trên 207,4 km có cấu hình đó.

Tuyến metro số 1 có điểm giao nào với chính nó không?

Có ít nhất hai điểm. Điểm thứ nhất tại Dược Thượng thuộc Sóc Sơn, nơi hai hướng tuyến cắt nhau gần vuông góc. Điểm thứ hai tại khu vực Yên Phú phía nam Thường Tín, nơi nhánh theo Quốc lộ 1A và nhánh tây nam chụm lại thành hình chữ Y.

Đoạn nào của tuyến không có điểm chạm nào với mạng lưới?

Toàn bộ nhánh tây nam từ Thường Tín qua Thanh Oai, Ứng Hòa tới Tế Tiêu không có nhãn ga đường sắt, bến xe liên tỉnh hay cảng nào trên ảnh. Đoạn Đông Anh từ Nguyên Khê tới Dục Tú cũng không có điểm chạm nào ngoài các nút giao đường bộ.

Sân bay Gia Lâm có nằm trên hành lang tuyến không?

Sân bay Gia Lâm hiện rõ trên ảnh 26 và ảnh 58, nằm ngay cạnh hành lang ở bờ đông sông Hồng, cùng khung với Nhà máy xe lửa Gia Lâm và Bến xe Gia Lâm. Đây là cụm quỹ đất đầu mối cũ có tiềm năng chuyển đổi chức năng cao.

Tổng kết

Xét theo tiêu chí kết nối mạng lưới, tuyến metro số 1 có một hồ sơ mạnh về quan hệ với đường sắt quốc gia và hàng không, nhưng yếu về quan hệ với mạng đường sắt đô thị hiện hữu. Mười một ga quốc gia thuộc bốn tuyến, một cảng hàng không quốc tế được chạm tới tận mặt tiền nhà ga, hai bến xe khách liên tỉnh nằm ngay trên trục. Đối lại, chỉ có duy nhất một điểm trùng vị trí với nhà ga của tuyến đường sắt đô thị đang khai thác.

Điều đó không phải nhược điểm của riêng tuyến này. Mạng đường sắt đô thị Hà Nội hiện mới có vài đoạn vận hành, tập trung ở hành lang phía tây, nên một tuyến chạy theo trục bắc nam khó có nhiều điểm nối sẵn. Giá trị mà tuyến mang lại nằm ở chỗ khác: nó biến chuỗi ga đường sắt quốc gia đã tồn tại hơn một thế kỷ thành các điểm gom khách đô thị, và nó nối đầu mối hàng không quốc gia với lõi trung tâm bằng một hành lang đường sắt liên tục.

Ghi chú quan trọng
